الصمام الكهربائي الكبير 24 فولت 3 موقف على صمام إيقاف التحكم

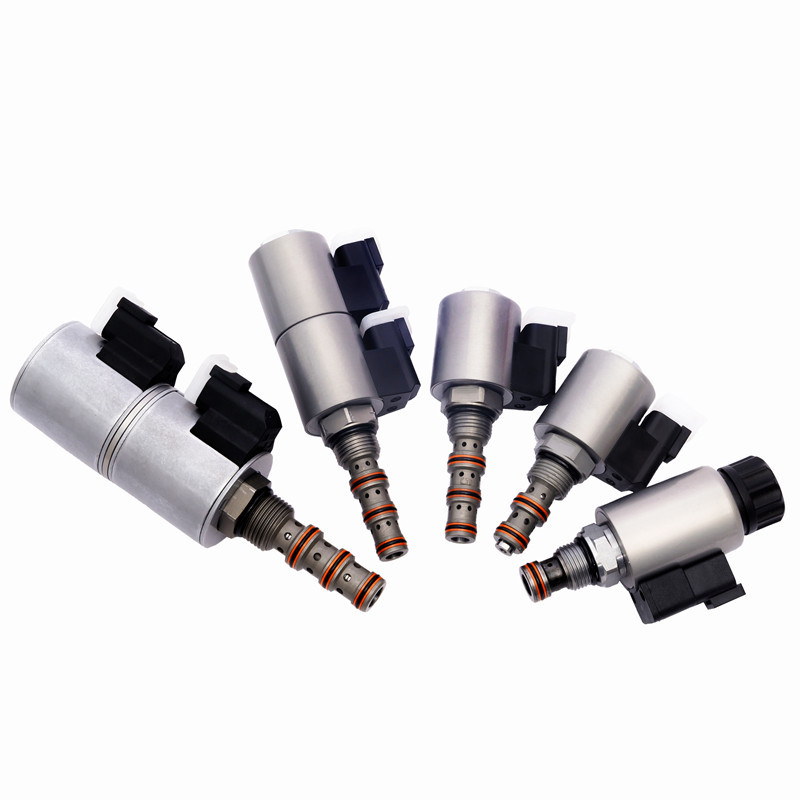

صور المنتج:

KSV08-58C-0-N الصمام الكهربائي الكتيب الكبير الحجم مع 5 منفذ مدفوع في 3 وضعية على / قبالة صمام التحكم

صمام الكهربائي ثلاثي المواقف هو نوع من الصمام الذي يحتوي على خمسة منافذ وثلاثة مواقع متميزة. يستخدم عادة في الأنظمة الهوائية والهيدروليكية للسيطرة على تدفق السائل أو الهواء.الصمام لديه ثلاثة مواقع محتملة: محايدة، تمدد، وتسحب.

مبدأ العمل:
عندما يتم قطع الطاقة، KSV08-58C-0-N يوقف تدفق النفط إلى أي منفذ النفط. عندما يتم تشغيل الملف 1، يمكن أن يتدفق النفط من 5 إلى 2 ومن 4 إلى 3.يمكن أن يتدفق الزيت من 5 إلى 4 ومن 2 إلى 3بعد أن تتحرك نواة الصمام، يتم توصيل استشعار الحمل إلى الميناء 5.

الخصائص:
ضغط العمل: 247 بار (3625 psi)
مقاومة الضغط: 350 بار (5075 psi)
معدل التدفق: عند الحد الأقصى لـ 8 لتر/دقيقة و 207 بار (3000 سم) ، يبلغ الحد الأقصى لسرقة 164 مل/دقيقة
نطاق درجة الحرارة: -40 °C إلى 120 °C، غطاء مطاط نيتريل قياسي
الحمل الاسمي للملف: قادر على العمل المستمر في نطاق 85٪ إلى 115٪ من الجهد الاسمي
التيار الأولي للفكرة عند 20 درجة مئوية: لفكرة قياسية: 1.2 A عند 12 VDC ، 115 VAC (تصحيح الموجة الكاملة)
عند 0.13 آمبر. الكواليب: 1.4A عند 12 VDC؛ 0.7 آمبر عند 24 VDC
الحد الأدنى لجهد السحب: 85٪ من القيمة الاسمية عند 207 بار (3000 psi)
الوسيط: الزيت المعدني الذي يمتلك لزجة تتراوح بين 7.4 و 420 درجة مئوية (50 و 2000 درجة مئوية) أو الزيت الاصطناعي ذو خصائص التشحيم
فتحة الصمام: VC08-5؛

هنا وصف للمنافذ ووظائفها في صمام الكهربائي 3 مواقع نموذجي 5 طريق:

1. منفذ الإمداد (P): يتم توصيل هذا الميناء بإمداد السائل المضغوط أو الهواء. إنه منفذ الدخول الرئيسي للصمام.

2. منفذ العادم (E): يستخدم هذا المنفذ لإطلاق السائل أو الهواء من الصمام عندما يحتاج إلى الضغط أو الإفراغ.

3.

4. منافذ الأسطوانة (A و B): يتم توصيل هذه الموانئ بالجهاز التشغيلي ، عادةً ما تكون أسطوانة مزدوجة التأثير. الميناء A هو منفذ التوسع ، والذي يوفر الضغط لتوسيع الأسطوانة ،بينما الميناء ب هو ميناء الانسحاب، الذي يوفر الضغط لسحب الاسطوانة.

5.

6. الموقف المركزي (C): هذا الموقف هو الموقف المحايد أو المنعطف للصمام. في هذا الموقف ، يتم حجب الموانئ A و B ، مما يمنع أي تدفق للسائل أو الهواء إلى جهاز التشغيل.يتم توصيل كل من منافذ A و B إلى منفذ العادم، مما يسمح للسائل أو الهواء المحاصر في الاسطوانة أن يتم إطلاقه.

7.

8. وضعية التمدد (E): في هذا الموقف ، يربط الصمام بين منفذ P وميناء A ، مما يسمح للسائل أو الهواء المضغوط بالتدفق من منفذ الإمداد إلى منفذ التمدد في جهاز التشغيل.يتم توصيل منفذ B بمنفذ العادم، مما يسمح للسائل أو الهواء في منفذ الاندفاع من جهاز التشغيل ليتم إطلاقه.

9.

10. موقف الانسحاب (R): في هذا الموقف ، يربط الصمام بين منفذ P وميناء B ، مما يسمح للسائل أو الهواء المضغوط بالتدفق من منفذ الإمداد إلى منفذ الانسحاب في جهاز التشغيل.يتم توصيل منفذ A بمنفذ العادم، مما يسمح للسائل أو الهواء في منفذ تمديد جهاز التشغيل ليتم إطلاقه.

البيانات التقنية للمنتج:
