OEM / ODM غطاء الصمام الكهرومغناطيسي النظام الهيدروليكي KSV10-47B-0-N

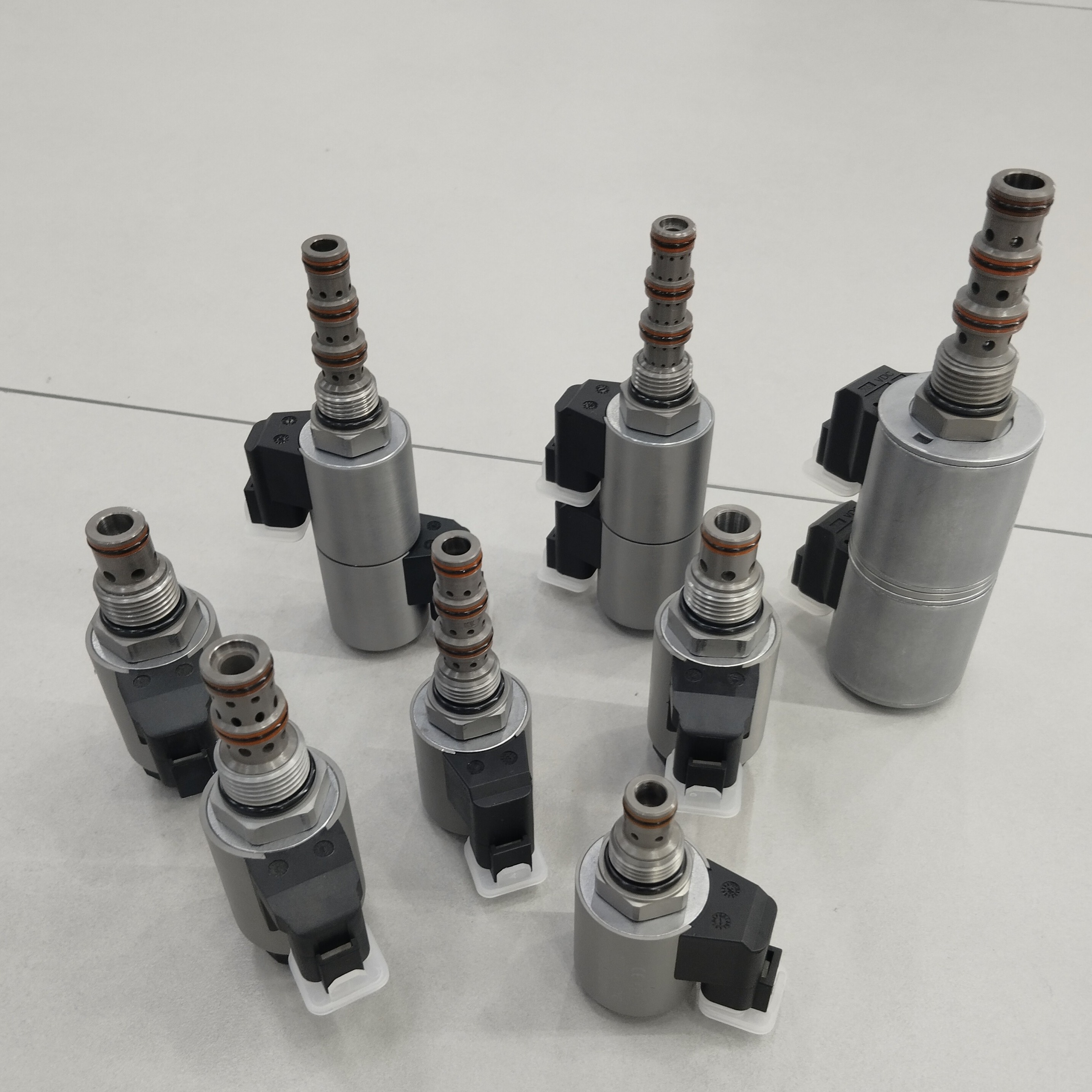

صور المنتج:

KSV10-47B-0-N دعم OEM ODM تصميم النظام الهيدروليكي الصناعة الصينية لفوليف الهيدروليكي

مبدأ العمل:
عندما يتم إيقاف التيار الكهربائي ، يتم توصيل منفذ زيت أسطوانة KSV10-47B-0-N ، ويتم توصيل 3 و 1 في نفس الوقت. عندما يتم تشغيل الملف 1 ، فإنه يسمح للزيت أن يتدفق من 3 إلى 4 ، ومن 2 إلى 1.عندما يتم تشغيل الملف 2، يمكن أن يتدفق النفط من 3 إلى 2، ومن 4 إلى 1. في دائرة النفط حيث معدل تدفق منفذ النفط العامل غير متوازن بسبب نسبة مساحة أسطوانة النفط،يجب توجيه زيت العودة مع معدل تدفق أكبر إلى منفذ النفط 2. على الرغم من أن الميناء 1 يمكن أن تكون تحت الضغط الكامل، فإنه لا يستخدم كمدخل الصمام. كيفية تشغيل خيار التحكم اليدوي الطارئ: خلال تشغيل الطوارئ،اضغط على المقبض الملتوي للتحكم في وظيفة الملف 2 (S2)، أو سحب المقبض الملتوي للسيطرة على وظيفة لفائف 1 (S1).

الخصائص:
ضغط العمل: 240 بار (3000 psi)
مقاومة الضغط: 350 بار (5075 psi)
التدفق: 22.7 lpm (6 gpm) أقصى عند 207 بار (3000 psi) ، 328 ml/Min أقصى
نطاق درجة الحرارة: -40 °C إلى 120 °C، سد مطاط نيتريل قياسي
الحمل الاسمي للملف: التشغيل المستمر ضمن نطاق 85٪ إلى 115٪ من نطاق الجهد الاسمي
التيار الأولي للفول في 20 درجة مئوية: الفول القياسية: 1.67 A عند 12 VDC ، 115 VAC (مصلحة موجة كاملة)
0.18 A في وقت واحد. الكوب الالكتروني: 1.7 A عند 12 VDC؛ 0.85 A عند 24 VDC
الحد الأدنى لجهد التقاط: 85٪ من القياس عند 207 بار (3000 psi)
الوسيط: الزيت المعدني بصلابة تتراوح بين 7.4 ~ 420cSt (50 ~ 2000ssu) أو الزيت الاصطناعي ذو التأثير التشحيم
فتحة الصمام: VC10-4

البيانات التقنية للمنتج:

الصور الحقيقية للمنتج:

معارض الشركات:

شهادتنا:

إجراءات معالجة المنتج:

مصنعنا الجديد و ورشة العمل

مستودعنا:

الشحنة:

سلسلة مختلفة من المنتج ، المزيد من التفاصيل يرجى الاتصال بنا مباشرة:

صمامات هيدروليكية:

مرحبا بزيارتك و استفسارك
