صور المنتج:
KSV10-47DL-0-N وصلة في 4 طريق 3 موقف هيدروليكي القياسية VC10 تجويف يمكن بدلا من صمام hydraforce
مبدأ العمل:
عندما يتم إيقاف التيار الكهربائي ، يمنع KSV10-47DL-0-N من تدفق النفط إلى 3 ، ولكنه يسمح بتدفق النفط من 2 إلى 1 أو من 4 إلى 1. عندما يتم تشغيل الملف 1 ، فإنه يسمح بتدفق النفط من 3 إلى 4 ، ومن 2 إلى 1.عندما يتم تشغيل الملف 2، يمكن أن يتدفق النفط من 3 إلى 2، ومن 4 إلى 1. في دائرة النفط حيث معدل تدفق منفذ النفط العامل غير متوازن بسبب نسبة مساحة أسطوانة النفط،يجب توجيه زيت العودة مع معدل تدفق أكبر إلى منفذ النفط 2. على الرغم من أن الميناء 1 يمكن أن تكون تحت الضغط الكامل، فإنه لا يستخدم كمدخل الصمام. كيفية تشغيل خيار التحكم اليدوي الطارئ: خلال تشغيل الطوارئ،اضغط على المقبض الملتوي للتحكم في وظيفة الملف 2 (S2)، أو سحب المقبض الملتوي للسيطرة على وظيفة لفائف 1 (S1).
الخصائص:
● العمل باستمرار بالطاقة في درجة حرارة +90 درجة مئوية.
● لا يوجد ركود عند درجة حرارة منخفضة -40 درجة مئوية.
●جهد واسع: ± 20% من الجهد الاسمي.
● يتم طبقة السطح المكشوف بسبيكة نيكل جديدة.
● جميع الموانئ يمكن أن تكون تحت الضغط الكامل.
● التيار الكهربائي في الشاشة قابل للتبادل.
● خيار التحكم اليدوي في حالات الطوارئ
● داخل الملفات مقاوم للماء IP67K ويمكن غسله بالماء.
● تصميم لفائف مصببة متكاملة.
● فتحة الصمام العالمي الصناعي.
الخصائص:
الضغط الاسمي: 315 بار، الضغط الأقصى لمصدر واحد هو 210 بار،
التدفق الاسمي: 22.7L/Min
حجم التسرب: 164 مل/دقيقة كحد أقصى عند 210 بار
نطاق درجة الحرارة: -40 °C إلى 120 °C، سد مطاط نيتريل قياسي
الحمل الاسمي للملف: التشغيل المستمر ضمن نطاق 80٪ إلى 120٪ من نطاق الجهد الاسمي
التيار الأولي للفول عند 20 درجة مئوية: لفول من النوع E: 1.5 A عند 12 VDC ؛ 0.75 A عند 24 VDC
حد أدنى لجهد التقاط: 70٪ من القيمة الاسمية عند 315 بار
الوسيط: الزيت المعدني بصلابة تتراوح بين 7.4 ~ 420cSt (50 ~ 2000ssu) أو الزيت الاصطناعي ذو التأثير التشحيم
وزن الحبل: 0.33 كجم، وزن لفائف واحدة: 0.43 كجم
عزم دوران التثبيت: 34Nm كحد أقصى، هيكساجون التثبيت: S27
فتحة الصمام: VC10-4
البيانات التقنية للمنتج:

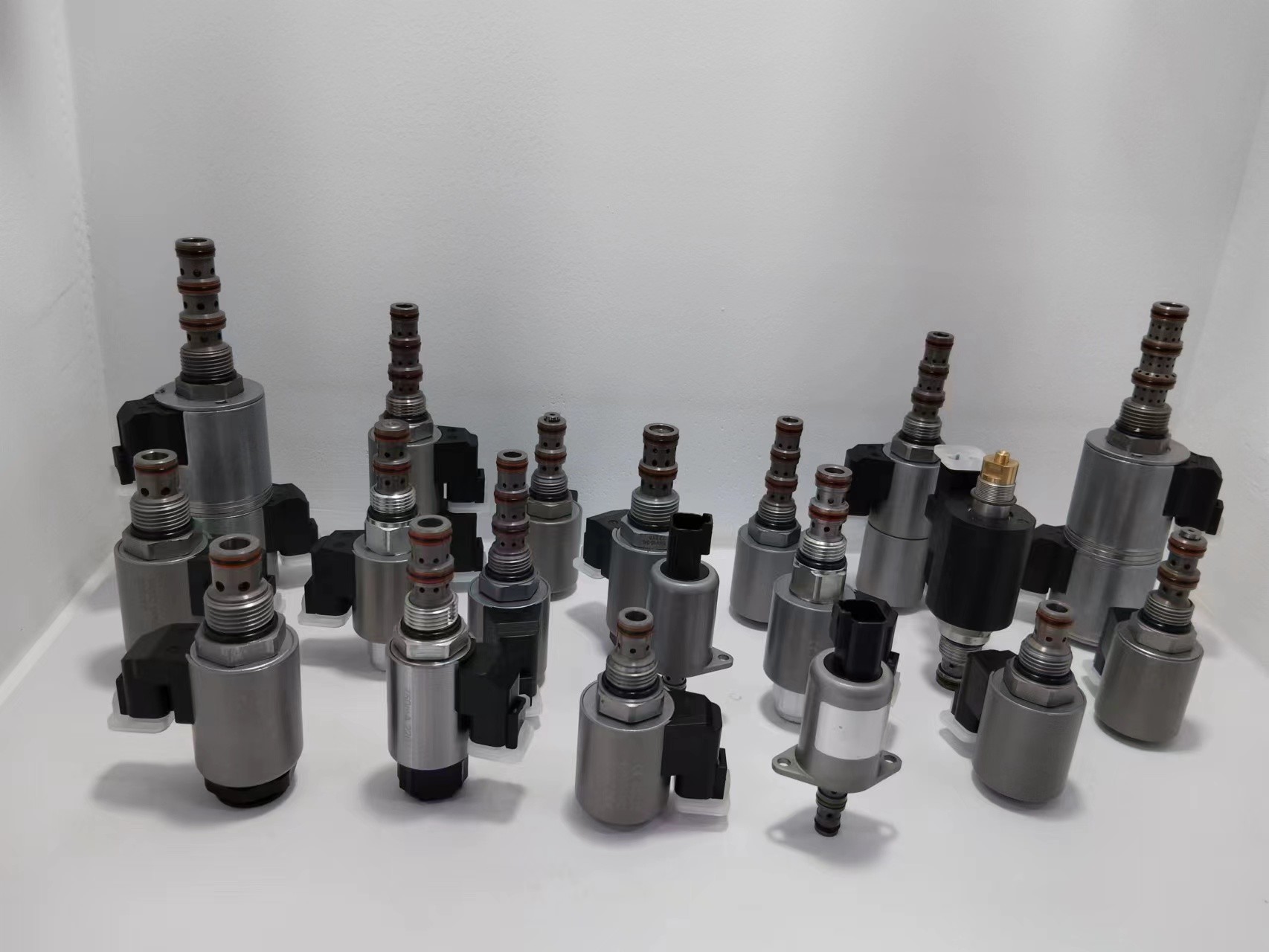

الصور الحقيقية للمنتج:
معارض الشركات:
شهادتنا:
إجراءات معالجة المنتج:
مصنعنا الجديد و ورشة العمل
مستودعنا:
الشحنة:
سلسلة مختلفة من المنتج ، المزيد من التفاصيل يرجى الاتصال بنا مباشرة:
