الصمام الهيدروليكي الهيدروليكي الهيدروليكي الهيدروليكي الهيدروليكي الهيدروليكي

صور المنتج:

KSV10-47BL-0-N أربعة منفذ صمام لفائف + اثنين من صمام الاتصال الهيدروليكي القياسية يمكن أن تتبادل مع Hydraforce

الخصائص:
الضغط الاسمي: 315 بار، الضغط الأقصى لمصدر واحد هو 210 بار،
التدفق الاسمي: 22.7L/Min
حجم التسرب: 328 مل/دقيقة على 210 بار
نطاق درجة الحرارة: -40 °C إلى 120 °C، سد مطاط نيتريل قياسي
الحمل الاسمي للملف: التشغيل المستمر ضمن نطاق 80٪ إلى 120٪ من نطاق الجهد الاسمي
التيار الأولي للفول عند 20 درجة مئوية: لفول من النوع E: 1.5 A عند 12 VDC ؛ 0.75 A عند 24 VDC
حد أدنى لجهد التقاط: 70٪ من القيمة الاسمية عند 315 بار
الوسيط: الزيت المعدني بصلابة تتراوح بين 7.4 ~ 420cSt (50 ~ 2000ssu) أو الزيت الاصطناعي ذو التأثير التشحيم
وزن الحبل: 0.33 كجم، وزن لفائف واحدة: 0.43 كجم
عزم دوران التثبيت: 34Nm كحد أقصى، هيكساجون التثبيت: S27
فتحة الصمام: VC10-4

مبدأ العمل:
عندما يتم إيقاف التيار الكهربائي ، يتم توصيل منفذ زيت الأسطوانة KSV10-47BL-0-N ، ويتم توصيل 3 و 1 في نفس الوقت. عندما يتم تشغيل الملف 1 ، فإنه يسمح للزيت بالجريان من 3 إلى 4 ، ومن 2 إلى 1.عندما يتم تشغيل الملف 2، يمكن أن يتدفق النفط من 3 إلى 2، ومن 4 إلى 1. في دائرة النفط حيث معدل تدفق منفذ النفط العامل غير متوازن بسبب نسبة مساحة أسطوانة النفط،يجب توجيه زيت العودة مع معدل تدفق أكبر إلى منفذ النفط 2على الرغم من أن منفذ 1 يمكن أن يكون تحت الضغط الكامل، فإنه لا يستخدم كمدخل الصمام.
كيفية تشغيل خيار التحكم اليدوي للطوارئ: أثناء التشغيل في حالات الطوارئ ، اضغط على مقبض المقبض لتشغيل وظيفة الملف 2 (S2) ،أو سحب المقبض الملتوي للتحكم في وظيفة لفائف 1 (S1).

البيانات التقنية للمنتج:

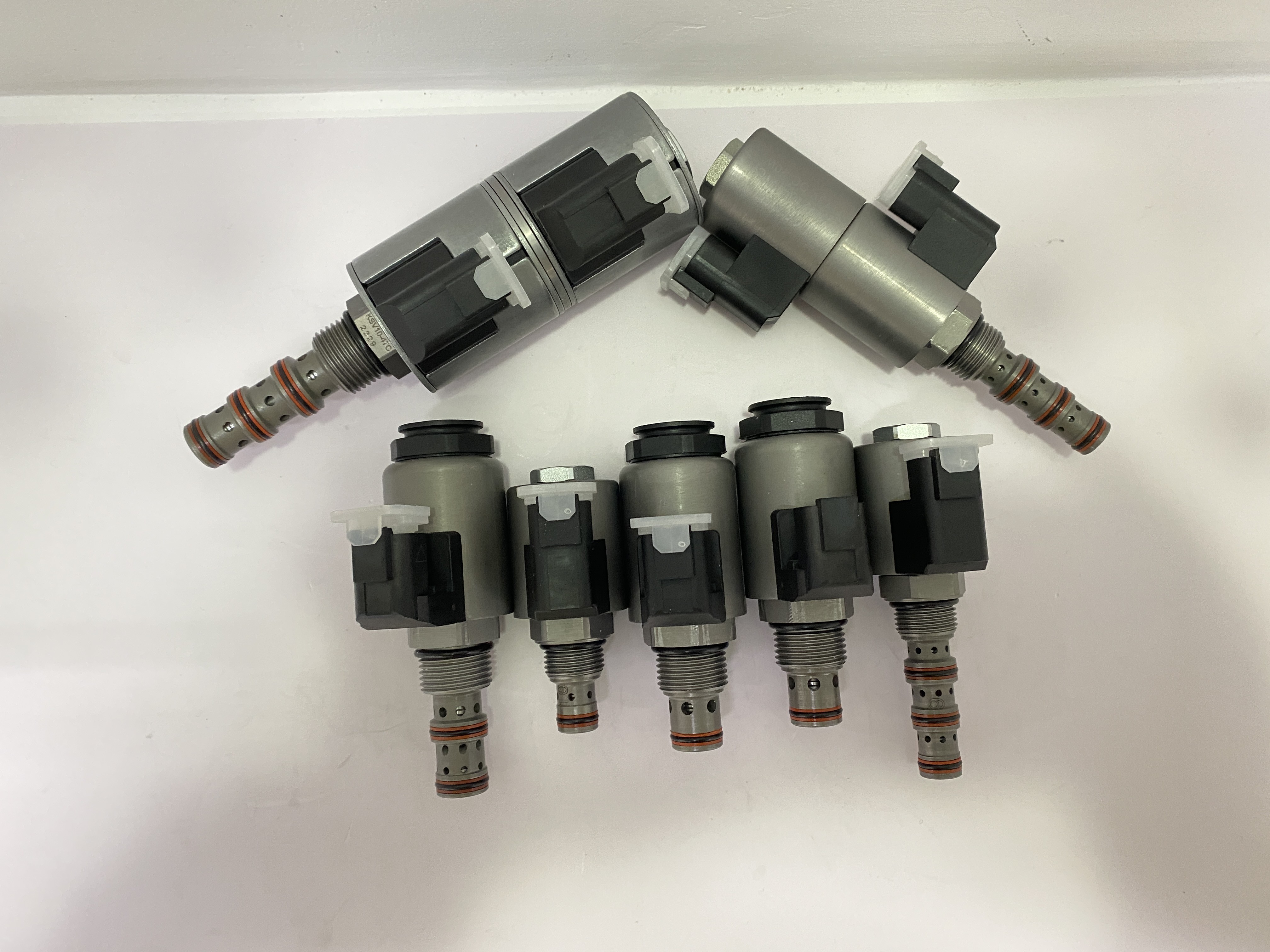

الصور الحقيقية للمنتج:

معارض الشركات:

شهادتنا:

إجراءات معالجة المنتج:

مصنعنا الجديد و ورشة العمل

مستودعنا:

الشحنة:

سلسلة مختلفة من المنتج ، المزيد من التفاصيل يرجى الاتصال بنا مباشرة:

صمامات هيدروليكية:

مرحبا بزيارتك و استفسارك
