هيدرا فورس 3 موقف 4 طريق رزمة الصمام الكهربائي المزدوج

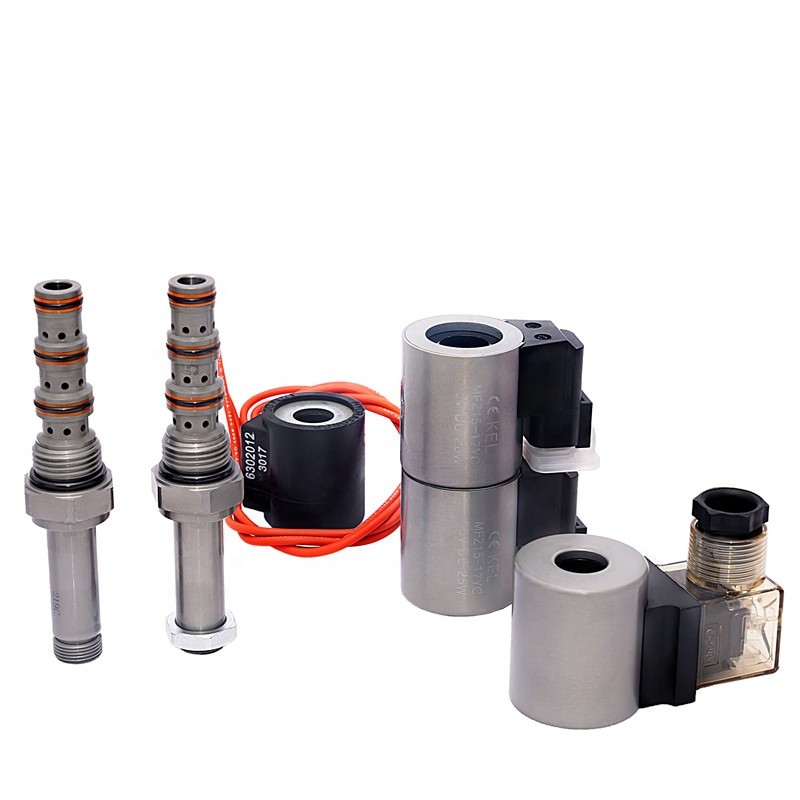

صور المنتج:

KSV10-47AL-0-N مع هيدرافورس تجويف VC10-2 لفائف مزدوج 3 موقف 4 طريق سحب صمام الكهربائية

مبدأ العمل:
عندما يتم إيقاف التيار الكهربائي ، يمنع KSV10-47AL-0-N منفذ زيت الأسطوانة ويسمح للزيت بالتدفق من 3 إلى 1. عندما يتم تشغيل الملف 1 ، يمكن أن يتدفق الزيت من 3 إلى 2 ، ومن 4 إلى 1.عندما يتم تشغيل الملف 2، فإنه يسمح للزيت أن يتدفق من 3 إلى 4، ومن 2 إلى 1. في دائرة الزيت حيث معدل تدفق منفذ زيت العمل غير متوازنة بسبب نسبة مساحة أسطوانة الزيت،يجب توجيه زيت العودة مع معدل تدفق أكبر إلى منفذ النفط 2. على الرغم من أن الميناء 1 يمكن أن تكون تحت الضغط الكامل، فإنه لا يستخدم كمدخل الصمام. كيفية تشغيل خيار التحكم اليدوي الطارئ: خلال تشغيل الطوارئ،اضغط على المقبض الملتوي للتحكم في وظيفة الملف 2 (S2)، أو سحب المقبض الملتوي للسيطرة على وظيفة لفائف 1 (S1).

الخصائص:
الضغط الاسمي: 315 بار، الضغط الأقصى لمصدر واحد هو 210 بار،
التدفق الاسمي: 20L/Min
حجم التسرب: ما يصل إلى 300 مل/دقيقة عند 210 بار
نطاق درجة الحرارة: -40 °C إلى 120 °C، سد مطاط نيتريل قياسي
الحمل الاسمي للملف: التشغيل المستمر ضمن نطاق 80٪ إلى 120٪ من نطاق الجهد الاسمي
التيار الأولي للفول عند 20 درجة مئوية: لفول من النوع E: 1.5 A عند 12 VDC ؛ 0.75 A عند 24 VDC
حد أدنى لجهد التقاط: 70٪ من القيمة الاسمية عند 315 بار
الوسيط: الزيت المعدني بصلابة تتراوح بين 7.4 ~ 420cSt (50 ~ 2000ssu) أو الزيت الاصطناعي ذو التأثير التشحيم
وزن الحبل: 0.33 كجم، وزن لفائف واحدة: 0.43 كجم
عزم دوران التثبيت: 34Nm كحد أقصى
هيكساجون التثبيت: S27 / فتحة الصمام: VC10-4؛
