طاقة مزدوجة لفائف الكربون الصمام الكهربائي الهيدروليكي 4 طريق 3 موقف

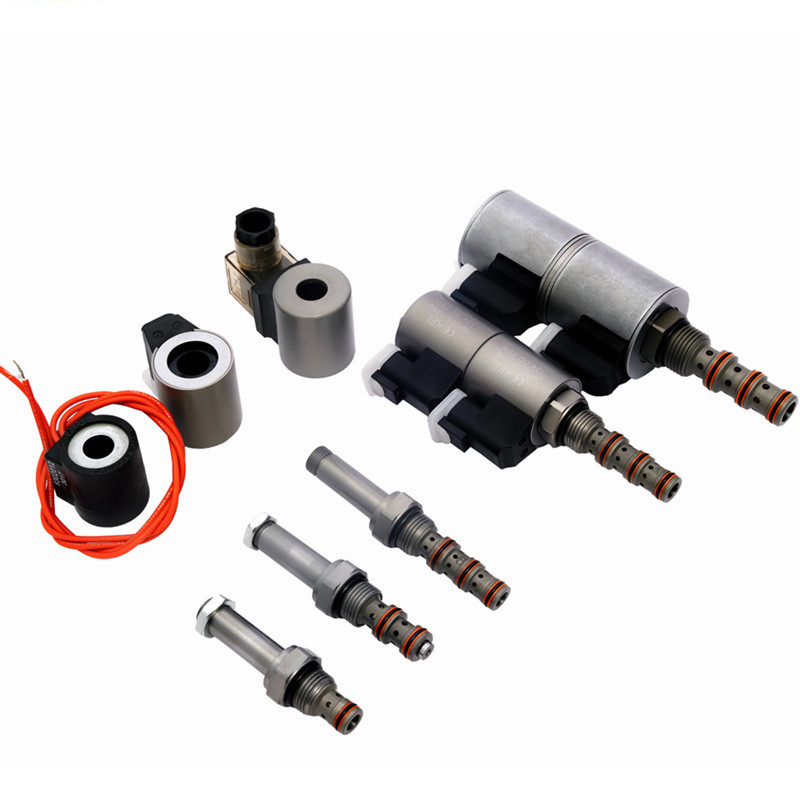

صور المنتج:

KSV08-47CL-0-N الملفات المزدوجة تشغيل / إيقاف التحكم 4 طريق 3 موقف صمام الكهربائي للنظام الهيدروليكي

مبدأ العمل:
KSV08-47CL-0-N يحدد مسبقا تدفق النفط إلى أي منفذ للنفط. عندما يتم تشغيل الملف 1 ، يسمح للنفط بالتدفق من 3 إلى 4 ، ومن 2 إلى 1. عندما يتم تشغيل الملف 2 ، يتدفق النفط من 3 إلى 2 ، ومن 4 ،يجب توجيه زيت عودة النفط مع زيادة معدل التدفق إلى منفذ النفط 2. على الرغم من أن منفذ الزيت 1 يمكن أن يكون تحت الضغط الكامل ، فإنه لا يمكن التحكم في مدخل زيت الصمام. طريقة تشغيل خيار التحكم اليدوي في حالات الطوارئ: أثناء التشغيل في حالات الطوارئ ،اضغط على المقبض الملتوي للتحكم في وظيفة الملف 2 (S2)، أو سحب المقبض الملتوي للسيطرة على وظيفة الملف 2 (S2). يمكن للمقبض الزهري التحكم في وظيفة الملف 1 (S1).

الخصائص:
الضغط الاسمي: 315 بار، الضغط الأقصى لمصدر واحد هو 210 بار،
التدفق الاسمي: 11.4L/Min
حجم التسرب: 164 مل/دقيقة كحد أقصى عند 210 بار
نطاق درجة الحرارة: -40 °C إلى 120 °C، سد مطاط نيتريل قياسي
الحمل الاسمي للملف: التشغيل المستمر ضمن نطاق 85٪ إلى 115٪ من نطاق الجهد الاسمي
التيار الأولي للملف في 20 درجة مئوية: الملف القياسي: 1.67 A عند 12 VDC ، الملف من النوع E: 1.7 عند 12 VDC
آمبرات: 0.85 A عند 24 VDC
حد أدنى لجهد التقاط: 80٪ من القيمة الاسمية عند 315 بار
الوسيط: الزيت المعدني بصلابة تتراوح بين 7.4 ~ 420cSt (50 ~ 2000ssu) أو الزيت الاصطناعي ذو التأثير التشحيم
الوزن: 0.43 كجم
عزم دوران التثبيت: 27Nm كحد أقصى، هيكساجون التثبيت: S24
فتحة الصمام: VC08-4

البيانات التقنية للمنتج:
