الصمام الكهربائي المزدوج الهيدروليكي

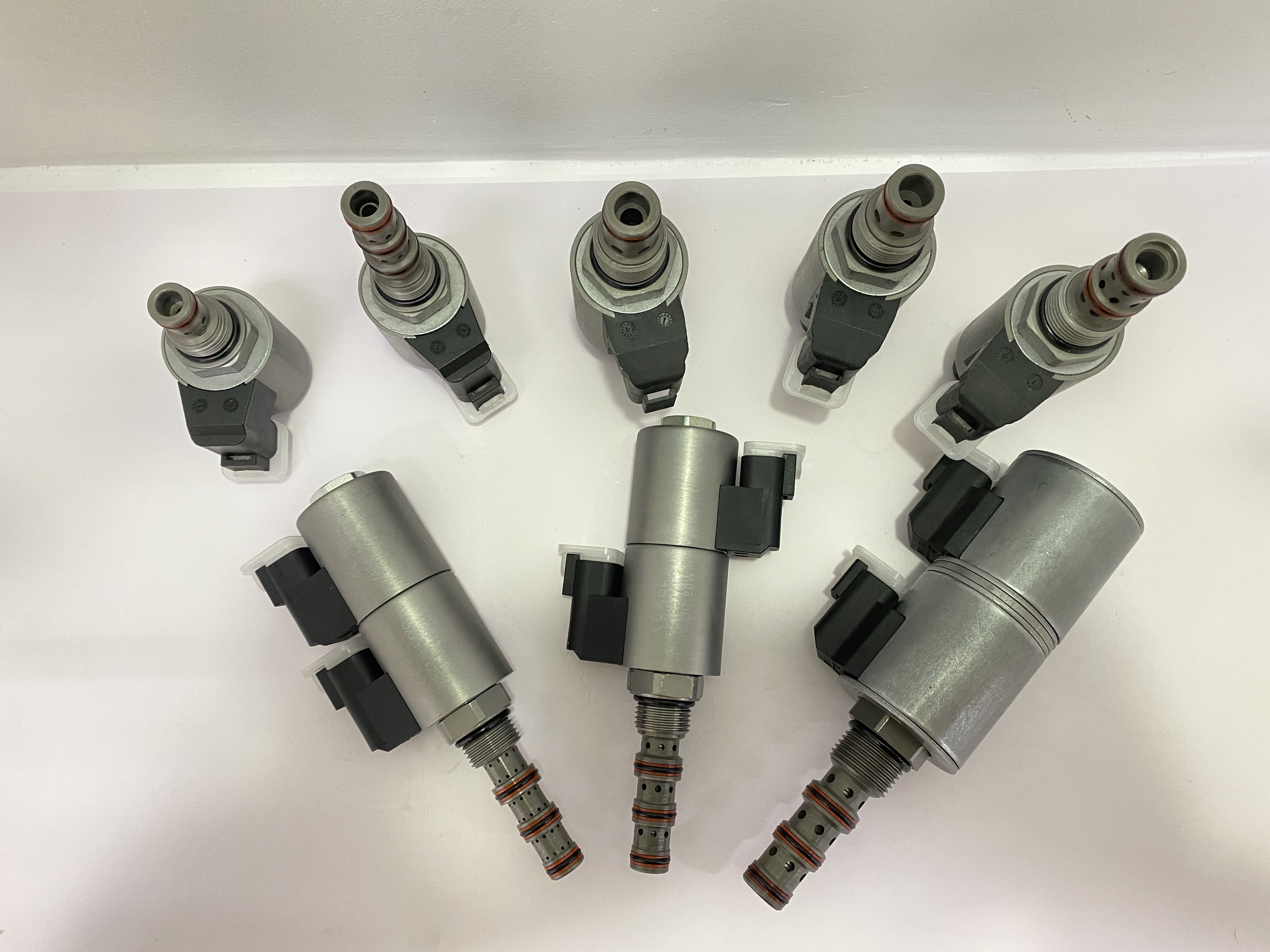

صور المنتج:

KSV08-47A-0-N صمام الهيدروليكي الكولينويدي مع لفائف مزدوجة 4 طريق 3 موقف متداول صمام التحكم على / قبالة

مبدأ العمل:
مبدأ العمل: عندما يتم قطع الطاقة ، KSV08-47A-0-N يوقف منفذ زيت الأسطوانة ويسمح للزيت أن يتدفق من 3 إلى 1.يمكن أن يتدفق الزيت من 3 إلى 2 ومن 4 إلى 1الملف 2
عندما يتم تشغيله، والسماح للزيت لتدفق من 3 إلى 4 ومن 2 إلى 1. تدفق منفذ النفط العمل يسببها نسبة المساحة من أسطوانة النفط. في دائرة النفط غير متوازنة،يجب توجيه زيت العودة مع معدل تدفق كبير إلى منفذ النفط 2. على الرغم من أن منفذ الزيت 1 يمكن أن يكون تحت الضغط الكامل ، فإنه لا يحتاج إلى أن يستخدم كمنفذ دخول للصمام. طريقة تشغيل خيار التحكم اليدوي في حالات الطوارئ: أثناء التشغيل في حالات الطوارئ ،دفع المقبض الملتوية يمكن أن تتحكم في وظيفة لفائف 2 (S2)؛ سحب المقبض الملتوي يمكن أن تتحكم في وظيفة لفائف 1 (S1).

الخصائص:
ضغط العمل: 210 بار (3000 psi)
مقاومة الضغط: 350 بار (5075 psi)
معدل التدفق: عند الحد الأقصى من 11.4L / min و 207 bar (3000 psi) ، يبلغ الحد الأقصى لمعدل التسرب 278 ml / min
نطاق درجة الحرارة: -40 °C إلى 120 °C، غطاء مطاط نيتريل قياسي
الحمل الاسمي للملف: قادر على العمل المستمر في نطاق 85٪ إلى 115٪ من الجهد الاسمي
التيار الأولي للفكرة عند 20 درجة مئوية: لفكرة قياسية: 1.2 A عند 12 VDC ، 115 VAC (تصحيح الموجة الكاملة)
عند 0.13 آمبر. الكواليب: 1.4A عند 12 VDC؛ 0.7 آمبر عند 24 VDC
الحد الأدنى لجهد السحب: 85٪ من القيمة الاسمية عند 207 بار (3000 psi)
الوسيط: الزيت المعدني الذي يمتلك لزجة تتراوح بين 7.4 و 420 درجة مئوية (50 و 2000 درجة مئوية) أو الزيت الاصطناعي ذو خصائص التشحيم
فتحة الصمام: VC08-4

البيانات التقنية للمنتج:

الصور الحقيقية للمنتج:

معارض الشركات:

شهادتنا:

إجراءات معالجة المنتج:

مصنعنا الجديد و ورشة العمل

مستودعنا:

الشحنة:

سلسلة مختلفة من المنتج ، المزيد من التفاصيل يرجى الاتصال بنا مباشرة:

صمامات هيدروليكية:

مرحبا بزيارتك و استفسارك
