صور المنتج:
وصف :

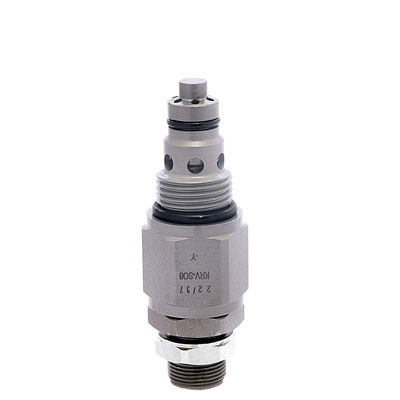

نوع KRVB-S08، عندما تتجاوز قيمة ضغط المنفذ 1 إعداد الزنبرك، يتدفق الزيت من المنفذ 1 إلى المنفذ 2، حيث يستقبل المنفذ 1 زيت الضغط ويستقبل المنفذ 2 زيت الإرجاع. خذ الحد الأقصى للضغط في النظام الهيدروليكي لضمان استقرار النظام الهيدروليكي.
صمام خرطوشة ملولب صمام تنفيس RVB-S08 استبدال صمام التدفق Kaienli لصمام التحكم في التدفق Hydforce
البيانات الفنية للمنتج:
صور المنتج الحقيقي:
معارض الشركة:
شهادة لدينا:
إجراءات تجهيز المنتج:
مصنعنا وورشة العمل الجديدة:
مستودعاتنا:
شحنة:
سلسلة مختلفة من المنتجات، مزيد من التفاصيل يرجى الاتصال بنا مباشرة:
الصمامات الهيدروليكية:
1. صمامات الإغاثة:
يتم تركيب صمامات تخفيف الضغط بشكل عام في الاشتقاق بين خط الضغط والخزان.
صمامات التنفيس هي عادة عناصر مغلقة للتحكم في الضغط تستخدم من أجل:
- الحد من الضغط في الدائرة عند قيمة الإعداد؛
- حماية العناصر الأخرى (المضخات، الأسطوانات، المحركات، الصمامات الأخرى) من قمم الضغط التي قد تؤدي إلى تلفها.
عند الوصول إلى ضغط الإعداد، يقوم صمام التنفيس بتوصيل الخط الذي تم تركيبه بالخزان، مع تجنب تجاوز قيمة الإعداد في ذلك الخط.
تتوفر صمامات تخفيف HBS في نسختين:
- مباشر؛
- طيار.
للحصول على تدفقات أكبر، من الأفضل استخدام الصمام الموجه، لأن الصمام المباشر يتطلب استخدام جسم أكبر ونابض أكبر، مما يسبب مشاكل مرهقة وصعوبة الضبط وبطء الاستجابة.
علاوة على ذلك، يمكن أن تكون صمامات تخفيف الضغط HBS:
- مفرد، للتحكم في الضغط على خط واحد فقط من الدائرة.
2. صمامات تخفيض التخفيف:
تُستخدم صمامات تخفيض الضغط للحفاظ على ضغط منخفض في جزء من الدائرة الثانوية مقارنة بضغط مدخل الدائرة الذي يتم التحكم فيه بواسطة صمام تخفيف رئيسي. لذلك، إذا كان في دائرة تحتوي على أسطوانتين أو أكثر، يجب أن تعمل بعض هذه الأسطوانات عند ضغط أقل من الضغط الموجود على صمام التنفيس الرئيسي، ومن خلال هذا النوع من الصمامات، من الممكن تقليل ضغط التشغيل إلى القيمة المطلوبة. عادة ما تكون الصمامات المفتوحة، عندما يتجاوز الضغط على الفرع الثانوي القيمة المحددة مع زنبرك الضبط، من خلال بكرة أسطوانية، تذهب لاعتراض تدفق الزيت بين الفرع الرئيسي والفرع الثانوي؛ بهذه الطريقة، يمكنك توليد اختناق، مما يقلل الضغط في الخرج، مما يضمن الحد من الضغط المنخفض والحفاظ عليه.
3. صمامات التسلسل:
صمامات التسلسل هي عناصر تفتح عند الوصول إلى قيمة ضغط محددة، مما يسمح للسائل بالمرور إلى جزء آخر من الدائرة. ولذلك يعتمد الافتتاح على الضغط المنبع الموجود. يتم الحفاظ على الضغط في الدائرة الذي يؤدي إلى الفتح مساويًا لقيمة الإعداد عندما يكون الصمام مفتوحًا.
عندما ينخفض الضغط المنبع تحت قيمة ضغط الإعداد، يغلق الصمام.
4. يقوم الطيار بتشغيل صمامات الفحص:
عادةً ما تُستخدم صمامات الفحص التجريبية للسماح بالتدفق الحر في اتجاه واحد وإيقاف السائل في الاتجاه المعاكس، ما لم يتم تطبيق ضغط تجريبي (Ppil) بواسطة الخط الآخر من الدائرة.
يمكن استخدامها لضمان القفل الثابت للحمل، وليس للتحكم الديناميكي أو لخفض التحكم.
إذا تم استخدامها مع الصمامات المقيدة، فمن الأفضل تركيبها بين المشغل وصمام عدم الرجوع الذي يعمل بالدليل، وليس بين الصمام وصمام التخزين المؤقت، بحيث يعمل الضغط الخلفي الناتج عن المقيّد ضد الضغط الدليلي المطبق على الصمام.
5. الصمامات المركزية:
صمامات مركزية مفردة مضمنة:
صمامات OVC واحدة قابلة للشفة
صمامات مركزية مزدوجة في الخط
صمامات OVC مزدوجة قابلة للشفة
OVC المزدوج مع التجدد
في دوائر التجديد، يتم إرسال السائل الموجود في جانب قضيب الأسطوانة إلى جانب المكبس في الأسطوانة، مما يؤدي إلى تجديد السائل المتجه عادةً إلى الخزان. بهذه الطريقة، في جانب المكبس، تتم إضافة التدفق القادم من جانب القضيب إلى التدفق القادم من المضخة، مع زيادة ملحوظة في سرعة المكبس
يتم استخدام هذا الحل للتحكم في الأسطوانات عند الحاجة إلى وقت أقل لشوط الإخراج دون زيادة تدفق المضخة.
6. صمامات للحفارات:
صمامات لآلات تحريك التربة
إنها مناسبة للاستخدام على آلات الحفارات.
يتم استخدامها للتحكم في خفض الحمل ويعتمد الضغط الدليلي فقط على التحميل المسبق للزنبرك ومنطقة المكبس حيث لا يوجد لديهم منطقة تفاضلية.
عادةً ما يتم تحقيق الضغط الدليلي في وقت واحد من ضغط المناول لقيادة صمام التخزين المؤقت الرئيسي.
بالنسبة لهذه الصمامات، لا يمكن تحديد نسبة تجريبية. وهي تتكون من صمام فحص يمكن أن يكون محوريًا مع مكبس الختم ومكبس تجريبي وصمام تخفيف مساعد لقطع قمم التحميل الزائد.
يتم تشغيل مكبس الختم بواسطة الضغط الذي يتم تنزيله بواسطة صمام التنفيس. لا يتأثر الصمام بأي ضغط خلفي في الخط V2. في حالة تلف المناولات، يمكن إجراء خفض الحمل يدويًا، وذلك باستخدام المسمار الدليلي اليدوي المناسب.
يجب أن يكون الخط T متصلاً بالخزان وبدون ضغط خلفي.
7. صمامات للمحركات:
يتم استخدام الصمامات المركزية للتحكم في التوقف والحركة في اتجاه واحد للمشغل (صمامات مركزية مفردة) أو كلا الاتجاهين (صمامات مركزية مزدوجة).
الوظائف:
- التحكم في خفض الحمولة: لا يمكن خفض الحمولة إلا في حالة وجود ضغط تجريبي من الخط الآخر؛ تضمن هذه العملية إمداد الأسطوانة بالزيت مما يمنع حدوث مشاكل التجويف؛
- احتواء الضغط عند قيمة الإعداد، وتخفيف الضغط لأي قمم ضغط ناجمة عن الصدمات أو الأحمال الزائدة؛ - توقف التدفق (والحمل) عندما لا تعمل المضخة أو يكون الصمام الاتجاهي في الوضع المحايد؛
- التدفق الحر لرفع الأحمال، مع انخفاض الضغط؛
وهي تتكون من جسم حيث يتم وضع:
- صمام عدم الرجوع: يسمح بالتدفق في اتجاه واحد فقط؛
- المكبس الدليلي: يسمح بالتحكم في الفتح التدريجي لصمام التنفيس؛
- صمام التنفيس: يسمح بتحديد الحد الأقصى للضغط في المشغل، ويمنع الحمل ويتحكم في خفضه أثناء فتح الصمام بواسطة الإشارة الدليلية.
8. صمامات للرافعات الكبيرة
9. صمامات التحكم في الدوران:
صمامات التحكم في الدوران
تستخدم هذه الصمامات للتحكم في توقف وحركة الأسطوانات والمحركات الهيدروليكية لدوران الأحمال المعلقة. تعتبر السعة المتناظرة لكل من اتجاه الدوران نموذجية للمحركات والأسطوانات لهذا التطبيق.
يمكن أن تتكون الصمامات من:
- صمام تخفيف الضغط المتقاطع المزدوج: يتحكم في أي قمم ضغط ناتجة عن الأحمال الزائدة أو الصدمات التي يمكن أن تلحق الضرر بمكونات النظام؛
- صمامات التحكم في سرعة الحركة: تُستخدم في هذه العملية صمامات عدم الرجوع أو صمامات التحكم في التدفق المعوضة للضغط؛
- صمامات حمل الحمل: يتم استخدام الصمامات المركزية أو صمامات الفحص لهذه المهمة؛
- صمام اختيار الضغط الذي يلتقط الإشارة من جانب الضغط الأعلى.
10. صمامات انفجار الخرطوم:
صمام كسر خرطوم
هي صمامات مثبتة في توصيلات الأسطوانات، وتتمثل وظيفتها في إيقاف تدفق السائل في حالة كسر الخراطيم. عندما يزيد التدفق فجأة (تدفق التفاعل)، يغلق الصمام ويوقف التدفق، مما يضمن بقاء الحمل في وضعه عند لحظة الاستراحة.
يتم الحصول على ضبط الضغط من خلال سد الفجوة T بين اللوحة وجسم الصمام.
عند الطلب، يمكن تزويد هذه الصمامات بفتحة معايرة على لوحة الإغلاق للتحكم في خفض الحمل، أو لتجنب انفجار السوائل في الأنابيب مع وجود مسافة صغيرة خارج التدفق. وهي متوفرة أيضًا مثبتة بالفعل داخل غلاف فولاذي.
تعتمد قيمة الإعداد لتدفق التفاعل أيضًا على لزوجة السائل. ومن ثم يوصى بضبط الصمام على درجة حرارة 30 درجة مئوية. أثناء استخدامه، أقل من 30 درجة مئوية، سيوقف الصمام التدفقات المنخفضة التي تتجاوز قيمة التدفق المحددة، على العكس من ذلك، عندما تتجاوز 30 درجة مئوية، سيوقف التدفقات الأعلى من قيمة التدفق المحددة.
11. الصمامات المكوكية:
تحدد هذه الصمامات الضغط الأعلى بين الخطين A وB لإرسال الإشارة إلى المنفذ C وتغلق الطريق إلى الجانب السفلي.
يتم استخدامها عادة للوظائف المساعدة مثل الفرامل الهيدروليكية السلبية، أو لقيادة خط استشعار الضغط عن بعد. في سلسلة في مشعب يدفعون أقصى ضغط للدائرة إلى نظام استشعار الحمل.
12. صمامات تقييد التدفق:
تسمح الصمامات المقيدة للتدفق بتعديل التدفق عن طريق تقييد الأنبوب الرئيسي. يتم تنزيل السائل الزائد عن طريق صمام التنفيس المثبت دائمًا على أنبوب الإدخال.
فهي مسؤولة إذن عن تبديد الطاقة وزيادة الحرارة مما قد يوحي بتركيب مبادل حراري للحد الأقصى. درجة حرارة السائل.
يوصى بها عندما يكون التدفق الزائد محدودًا جدًا أو في تطبيق التردد المنخفض. خلاف ذلك يقترح استخدام منظم التدفق المعوض للضغط.
13.فحص الصمامات
تسمح هذه الصمامات بالتدفق الحر في الاتجاه وإيقافه في الاتجاه المعاكس.
وهي مصنوعة من أجسام سداسية مصنوعة من الفولاذ، ومناسبة لتركيبها بشكل متوافق مع الخراطيم.
وهي متوفرة بثلاث قيم إعدادات مختلفة: 0.5 بار، 2 بار، 5 بار. الإعدادات الأخرى ممكنة أيضًا.
14. منظمات التدفق الثلاثية
تُستخدم هذه الصمامات لتنظيم التدفق في دائرة حيث يمكن أن يكون التدفق، وظيفة سرعة المضخة، أعلى من التدفق الذي تطلبه الدائرة نفسها. يتم تعويض الضغط في الصمامات ويمكن ضبط التدفق إلى قيمة ثابتة لا تتأثر بضغط تشغيل المشغل. وفي الاتجاه المعاكس تعمل منظمات التدفق مثل المقيدات العادية، حيث يكون التدفق دالة للتقييد والضغط.
15. مقسمات التدفق / مجمعات التدفق د
تقوم هذه الصمامات بتقسيم التدفق القادم من خط واحد إلى تدفقين متساويين أو متناسبين مع بعضهما البعض. إن النسبة المئوية التي يتم بها تقسيم تدفقات الخروج هي وظيفة قطر الفتحات الداخلية للصمام، وبالتالي فإن تقسيم التدفق غير قابل للتعديل.
عادةً ما يتم استخدام هذا الصمام في الحالات التالية:
- مشغلان (لهما نفس الأبعاد، مزودان بنفس المضخة، ويتم التحكم فيهما بواسطة نفس صمام الاتجاه، دون وجود رابط صلب بينهما) يجب أن يتحركا للداخل والخارج في وقت واحد، كل منهما دون أن يتأثر بالحمل الذي يعمل على الآخر
- لحركة الخروج المتزامنة لمشغلين خطيين مرتبطين بنفس الحمل (على سبيل المثال منصات التحميل، والسقالات، وما إلى ذلك)
16. صمامات التحويل
يتم تشغيل هذه الصمامات يدويًا لتحويل تدفق المدخل نحو منافذ الخروج المختلفة.
النماذج التالية متوفرة:
- 5 طرق - 8 مواضع للمحولات
- 9 طرق - 8 مواضع للمحولات
- 8 طرق - 2 وضعيات للمحولات
- 3 طرق - 2 وضعيات للمحولات
- 4 طرق - 2 مواضع للمحولات مع صمام تنفيس على خط واحد
- محولات ذات 4 اتجاهات - موقعين مع صمام تخفيف الضغط ومنظم التدفق المعوض على خط واحد.
يتم إنتاج جميع الصمامات بمشعب فولاذي.
تقدم HBS محولات يدوية خاصة تستخدم لتحويل تدفق المدخل نحو منافذ مختلفة. يتم استخدامها، على سبيل المثال، للتحكم في موضع وحركة أسطوانات التثبيت لآلات الرفع (الرافعات والمنصات الجوية وما إلى ذلك). مع التحكم المزدوج من الممكن العمل من كلا جانبي الماكينات.
17. صمامات التبديل النهائية
هذه الصمامات عبارة عن صمامين في اتجاهين، سواء مفتوح عادي أو مغلق بشكل طبيعي. يتم التحكم فيها بواسطة عنصر ميكانيكي يتم تنشيطه عند تشغيل المحرك
يصل إلى الموضع المحدد. منع أو السماح بالتدفق.
18. الصمامات الخاصة :
يقدم هذا القسم مجموعة كبيرة من الصمامات لتطبيقات مختلفة:
- طريقتان - مفتاحان للوضعين؛
- 3 طرق - 2 مفاتيح للمواقع؛
- صمامات التفريغ لأنظمة الطوارئ؛
- صمامات استبعاد الضغط العالي والمنخفض؛
- صمامات التحكم في الدوران للتطبيقات الخاصة؛
- كتلة متكاملة لضاغطات القمامة؛
- صمامات التفريغ التي تعمل بشكل تجريبي؛
- صمامات تسلسلية لأنظمة التحكم في الحمل؛
- كتلة متكاملة لأنظمة التحكم في الحمل؛
- كتلة متكاملة مع مكابس الركل؛
- صمام التطهير للأنظمة الهيدروستاتيكية ذات الحلقة المغلقة؛
- صمام مضاد للتجويف.
| النوع 1 | صمام منفرد |
| النوع 2 | صمام خرطوشة يدوي |
| النوع 3 | 2 طريقة 2 موقف صمام الملف اللولبي |
| النوع 4 | 2 طريقة 6 موقف صمام الملف اللولبي |
| النوع 5 | 2 طريقة 8 موقف صمام الملف اللولبي |
| النوع 6 | صمام موارد النفط التجريبي |
| النوع 7 | صمام مقاوم للانفجار |
| النوع 8 | صمام التوازن |
| النوع 9 | صمام الاختيار |
| النوع 10 | قفل هيدروليكي |
| النوع 11 | مجمعات الصمام |
| النوع 12 | كتلة الصمام |
نرحب بزيارتكم والاستفسار!
